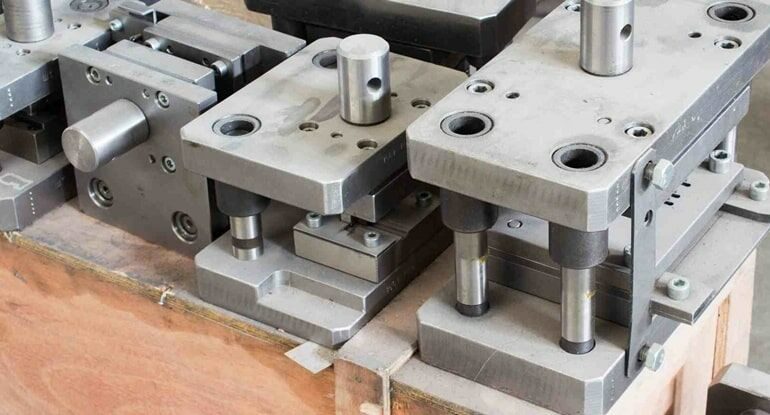

Комплект технологической оснастки «Основы обработки металлов давлением» В41
"Металдарды қысыммен өңдеу негіздері" Технологиялық жабдықтар жиынтығы
Жинақ мыналарды қамтиды:
1) ашық штамптауға арналған мөртабан-1 дана: төменгі тақта; түйреуіш; пуансонды ұстағыш; төсем; бағыттаушы бағандар; бағыттаушы втулкалар; жоғарғы тақта; білік; тіреуіш, тартқыш; еркін соғуға арналған мөртабанға арналған Дана және көп тұтқалы матрицалар мен пуансондар жинағы, габариттік өлшемдері 220х150х200мм
2) жабық штамптауға арналған мөртабан – 1 дана: төменгі тақта; түйреуіш; пуансонды ұстағыш; төсем; бағыттаушы бағаналар; бағыттаушы втулкалар; жоғарғы тақта; білік; тіреуіш, тартқыш; эжектор, жабық штамптауға арналған штампқа арналған матрицалар мен пуансондар жиынтығы, матрицаның мөлшері 150х150х20 ММ, бекіту 100х100-М8, 4 дана, жалпы өлшемдері 220х160х250мм
3) парақты штамптауға арналған мөртабан – 1 дана: габариттік өлшемдері: төменгі тақта; түйреуіш; пуансонды ұстағыш; төсем; бағыттаушы бағандар; бағыттаушы втулкалар; жоғарғы тақта; білік; аялдама, тартқыш; итергіш, буфер, парақты штамптауға арналған штампқа арналған матрицалар мен соққылар жиынтығы, матрицаның өлшемі 150х140х20мм, бекіту 100х100-М8, 4 дана, жалпы өлшемдері 220х150х250мм
4) иілуге арналған мөртабан – 1 дана: төменгі тақта; түйреуіш; соққы ұстағыш; төсем; бағыттаушы бағаналар; бағыттаушы втулкалар; жоғарғы тақта; білік; аялдама, тартқыш; итергіш, буфер, стандартты бейінді (бұрыш, арна, шаршы және дөңгелек қималы құбырлар), Стандартты емес қиманың тұйық бейіндерін дайындауға арналған матрицалар мен соққылар жиынтығы иілуге арналған мөртабан үшін, матрицаның өлшемі 150х150х20мм, бекіту 100х100-М8, 4 дана, габариттік өлшемдері 220х160х250мм
5) ашық және жабық үлгідегі кесуге арналған мөртабан – 1 дана: төменгі тақта; түйреуіш; соққы ұстағыш; төсем; бағыттаушы бағандар; бағыттаушы жеңдер; үстіңгі тақта; білік; аялдама, тартқыш; итергіш, буфер, қадамдық механизм, ұстағыш, бағыттаушы сызғыштар, кесуге арналған мөртабанға арналған матрицалар мен соққылар жиынтығы, матрицаның өлшемі 150х150х20мм, бекіту 100х100-М8, 4 дана, габариттік өлшемдері 220х160х150мм
Мөртабандарды М12-ден 2 дана Т-тәрізді болттармен плитаға бекіту. Штамптар жұмыс күйінде және функцияларды толық көлемде орындайды, бүкіл жұмыс циклін орындайды, динамиктердің қозғалысы қолсыз, бұрмаланбайды және жабыспайды, жұмыс беттерінде чиптер, бөртпелер, раковиналар, шұңқырлар, коррозия іздері, ақауларды түзету жоқ.
Стендтегі барлық жазулар фабрикада екі тілде: қазақ және орыс тілдерінде жасалған.
