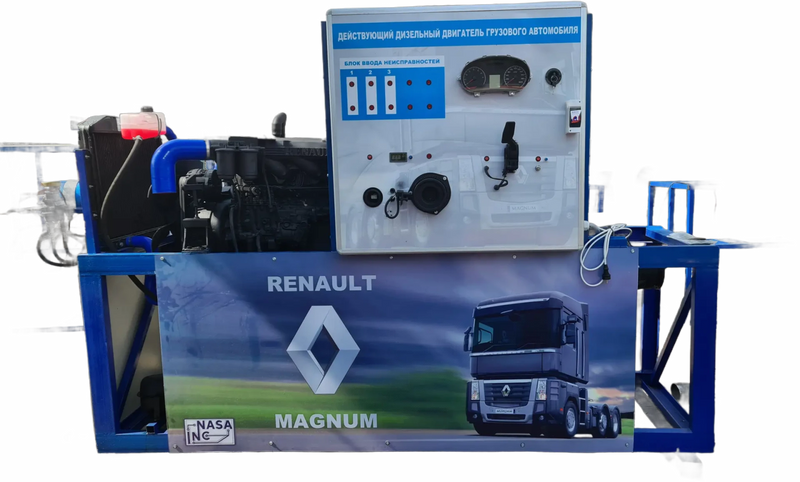

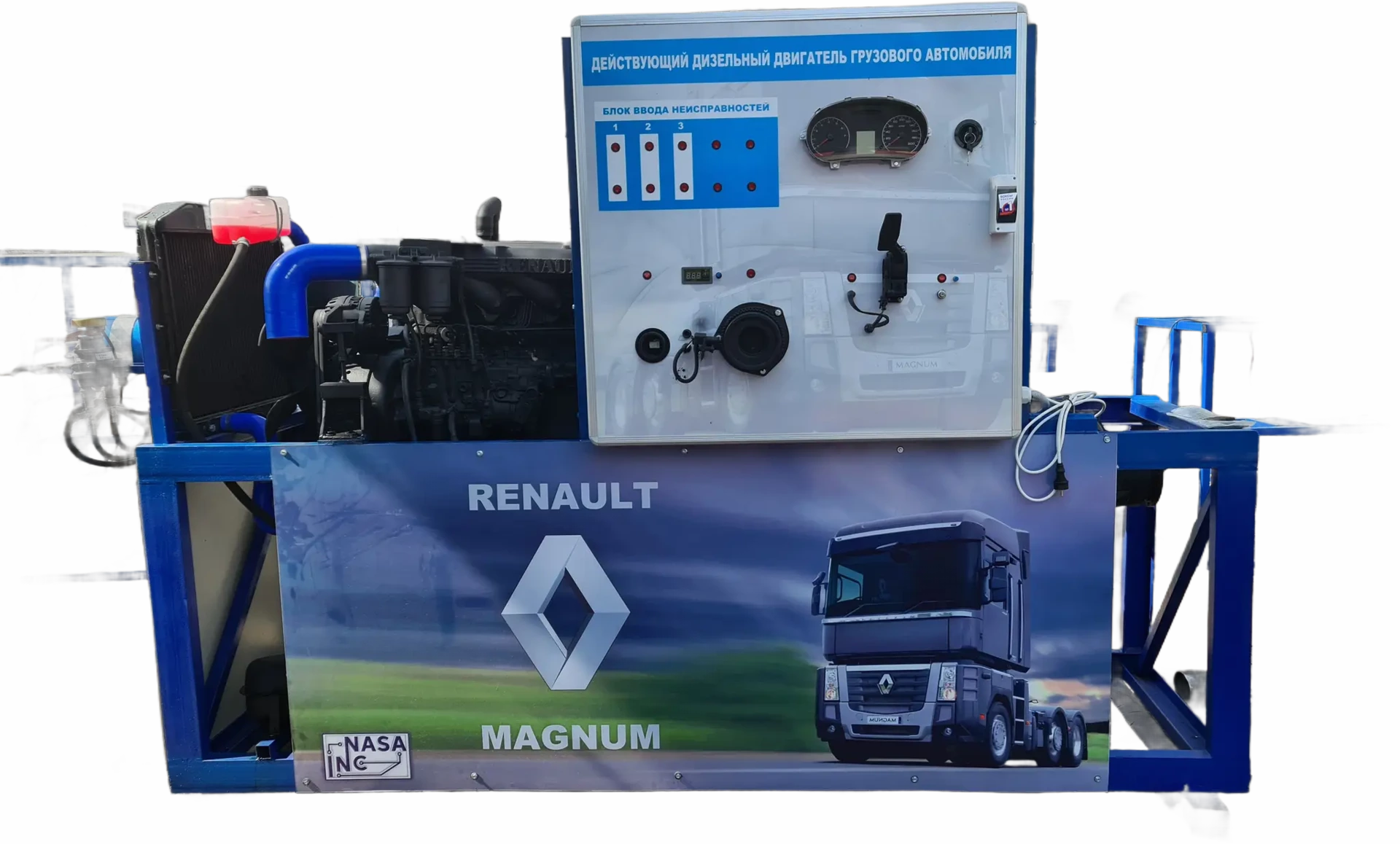

Лабораторный стенд «Действующий дизельный двигатель грузового автомобиля».
🛠 "Ауыр жүк көлігінің дизельді қозғалтқышы"стенд-тренажері
📌 Тағайындау
Стенд-тренажер Іштен жанатын дизельді қозғалтқыштардың конструкциясы мен жұмыс режимдерін зерделеу бойынша теориялық, практикалық және зертханалық жұмыстарды жүргізуге арналған. Ол "автомобиль техникасы құрылғысы" және "автомобиль техникасын жобалау және есептеу"курстары шеңберінде техникалық қызмет көрсету және ағымдағы жөндеу дағдыларын бекіту үшін қолданылады.
⚙ Құрылыс және функционалдылық
Стенд-металл жақтауға орнатылған толық жұмыс істейтін дизельді қозғалтқыш. Мүмкіндік беретін басқару тақтасын қамтиды:
қозғалтқыштың жұмысын басқару;
датчиктер мен жетектер тізбектеріндегі типтік ақауларды енгізу;
жүктемесіз барлық режимдерде қозғалтқыштың жұмысын диагностикалау және реттеу;
барлық түйіндерге еркін қол жеткізуді қамтамасыз етіңіз.
🔧 Қозғалтқыштың сипаттамалары
Цилиндрлер саны: кемінде 6
Жұмыс көлемі: ≥ 6,7 л
Номиналды қуаты: ≥ 210 кВт 2500 айн/мин
Айналу моменті: ≥ 970нм 1700 айн/мин
🧩 Стенд құрамы
Ст3сп стационарлық құбыр жақтауы (өлшемдері: 40×20, 40×40, 60×60, 80×60 мм, ұнтақты бояу)
Тахометрі, отын көрсеткіші, тұтану және қуат қосқышы бар Басқару тақтасы
Жанармай багы: металл, ≥ 39 л, коррозияға қарсы жабыны бар
Деректерді беру протоколы бар қозғалтқышты басқару контроллері
Генератор: 28В, 90а, қуат ≤ 2520 Вт
Стартер: 24В, ≥ 8,2 кВт
Батареялар: 2 × 12В, ≥ 190а * сағ
Радиатор: жылу беру ≥ 178 кВт, эмаль ≥ 7,5 л
Кеңейту цистернасы: пластик, ортаның температурасы -60-тан +105 °C-қа дейін
Глушитель: белсенді-реактивті түрі, дыбыс сіңіретін материалдары жоқ
Отынды тазарту сүзгісі: ≥ 600 л/сағ, сүзу ≤ 30 мкм
Ауа сүзгісі: қағаз элементі, металл тор, полиуретанды қақпақ
🖥 Басқару тақтасы
Электрондық тахометр (3000 айн / мин дейін)
Бактың 0,25 деңгейіне дейін бөлінетін отын деңгейінің көрсеткіші
Дроссельді басқару тұтқасы (Болат + резеңке)
Тұтану қосқышы: 3 позиция, кернеуі 24 В дейін
🛠 Аспаптық арба (кемінде 298 дана)
7 жәшік, салмағы 79,6 кг кем емес
Кіріктірілген орталық құлып және тежегіш
Тот баспайтын болаттан жасалған құралдар: ратчеттер, бастар, ұзартқыштар, кілттер, бұрағыштар, қысқыштар, тартқыштар, калибрлер, крутящий кілт және т. б.
💻 Сканер-тестер
Инжекторларды, айналымдарды басқару, ECU бақылау
Қуат: 9-дан 36 В-қа дейін (авто), 5 В-қа дейін (USB)
Интерфейстер: USB 2.0, Bluetooth (10 м)
Жұмыс температурасы: -40...+80 °C
💼 Жеткізу жинағы
Дизельді қозғалтқыштың стенд – тренажері-1 дана.
Газдарды бұруға арналған Гофрошланг - 1 дана (5 м)
Сканер-тестер – 1 дана.
Аспаптық арба - 1 дана (298 дана)
ТҚ және жөндеуге арналған арнайы құралдар жиынтығы-1 жиынтық.
Ноутбук - 1 дана (экран ≥ 15,6", жедел жады ≥ 2 ГБ, HDD ≥ 250 ГБ)
Паспорт-1 дана.
Пайдалану жөніндегі Нұсқаулық-1 дана.
🤖 Интерактивті роботты модуль
Қимылдарды тану электромеханикалық жүйесі
Режимдерді басқаруға арналған сенсорлық экран және түймелер
Дауыстық сүйемелдеу (динамиктің қуаты ≥ 1 Вт)
3 жұмыс режимі: "оқыту", "бақылау","басқару"
Теориялық материалдарды дауыстау, кездейсоқ сұрақтар және көрнекі материалдар
Интерфейс қазақ және орыс тілдерінде
