### Оқу-демонстрациялық макет
**"Ашық тау-кен карьері"**
---
#### Орналасу сипаттамасы

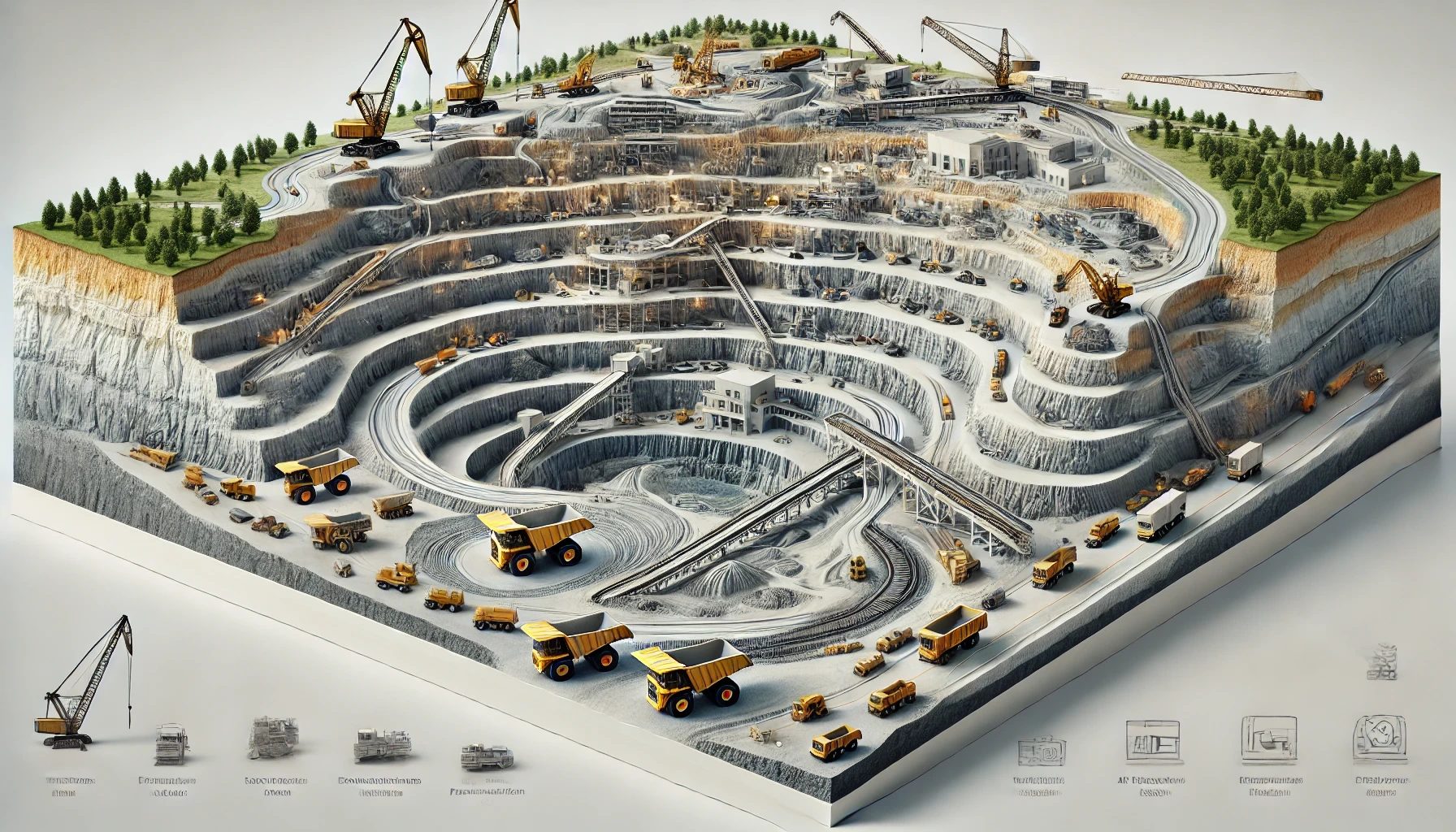

Ашық тау-кен өндірісі карьерінің макеті пайдалы қазбаларды ашық өндіру процестерін орындау барысында машиналар мен технологиялық жабдықтау кешендерінің жұмыс принциптерін көрсетуге арналған жабдықтың қолданыстағы модельдерімен жабдықталған. Макет-бұл әр түрлі жұмыс кезеңдері, төрт Горизонт және қолданылатын машиналар мен жабдықтар бар кен орындарының жер үсті құрылымын көрсететін көлемді құрылым. Технологиялық процестердің әртүрлі кезеңдері, кезеңдері, операциялары мен әдістері көрсетіледі.
Негізгі технологиялық жабдықтар мен машиналар Оқу процесінде қайта орнатылуы және базалық позицияларда магниттік бекіткіштермен бекітілуі мүмкін. Макет элементтерін бояу нақты объектілерге және жабдыққа қойылатын нормативтік талаптарға сәйкес жасалады.
---
#### Мансап макетінің құрамы
1. ** Табиғи және өндірістік ландшафт.**
2. ** Әзірленетін көкжиектер: * * 4 деңгей (көкжиек).
3. ** Табан мансап.**
4. ** Серпентиндік жолдар.**
5. ** Жабдық және көлік:**
- **Бұрғылау қондырғылары.**
- **Араластырғыш зарядтау машиналары.**
- **Көлік құралдары:** конвейерлік (тік бұрышты, ленталы, қырғыш, пластиналы), автомобиль, теміржол.
- **Тиеу машиналары: * * экскаваторлар (тікелей және кері механикалық күрек), драглайн, тізбекті көп шелекті экскаватор, айналмалы экскаватор, тиегіштер.
---
#### Орналасудың демонстрациялық мүмкіндіктері
- **Экскаваторлардың жұмыс схемалары:**
- Даму көкжиегінде.
- Даму көкжиегінен жоғары.
- Пышақпен.
- **Кенжарды әзірлеу схемалары:**
- Бүйірлік даму.
- Фронтальды даму.
---
#### Техникалық сипаттамалары
- **Орналасу өлшемдері:**
- Ені: 2000 мм
- Ұзындығы: 2500 мм
- Тереңдігі: 1500 мм
- **AR технологиясын қолдану:**
- Android үшін AR қосымшасы Ашық тау-кен процестерін көрсететін білім беру мақсаттарына арналған.
- Қосымша тау-кен жұмыстарының кезеңдері мен ерекшеліктерін зерттеуге арналған интерактивті оқу ортасын ұсынады.
---
#### AR қосымшасының функционалдық талаптары
- **Пайдаланушының мансаптық орналасуы бойынша навигациясы.**
- **Жарылыстар, тау-кен өндіру, кенді тасымалдау және т. б. сияқты тау-кен өндіру кезеңдерін визуализациялау**.
- **Планшеттің сенсорлық экраны арқылы орналасу элементтерімен интерактивті өзара әрекеттесу**.
- **Дамудың әр кезеңі туралы қосымша ақпаратты көрсету.**
- **Екі тілде оқшаулау: * * қазақ және орыс.
---
#### Планшетке қойылатын техникалық талаптар
- **Экран:**
- Өлшемі: 11 дюйм
- Ажыратымдылық: 2800 x 1800 пиксель
- **Аппараттық сипаттамалары:**
- Жедел жады: 8 ГБ
- Кірістірілген жад: 128 ГБ
- Процессор: Qualcomm, жиілігі 3.2 ГГц
- Операциялық жүйе: Android 13
- Камера: 13 Мп
- **AR функциялары:**
- ARCore пайдалану(Google-дің кеңейтілген шындық платформасы).
-3D модельдер мен анимацияларды қолдану.
- Тегіс өзара әрекеттесу үшін өнімділікті оңтайландыру.
- Дамудың әр кезеңі туралы ақпаратты көрсету үшін мәліметтер базасымен интеграциялау.
- Офлайн жұмыс режимі мүмкіндігі.
---
#### Интеграция және қолдау
- **Мансаптық макет интеграциясы * * визуализацияның дәлдігін қамтамасыз ету.
- **Кепілдендірілген қолдау және қосымшаны жаңарту * * шығарылғаннан кейін белгілі бір уақыт ішінде.
